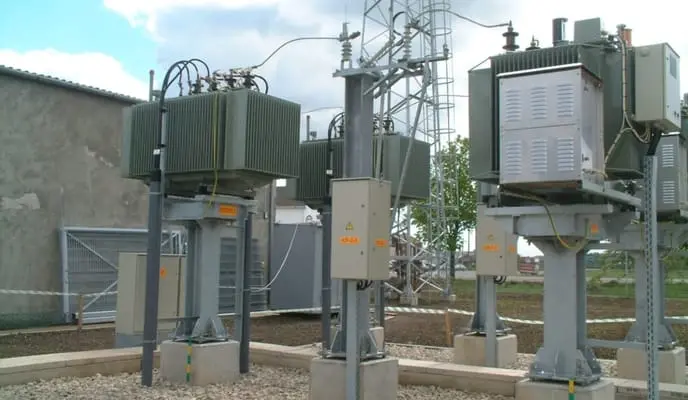

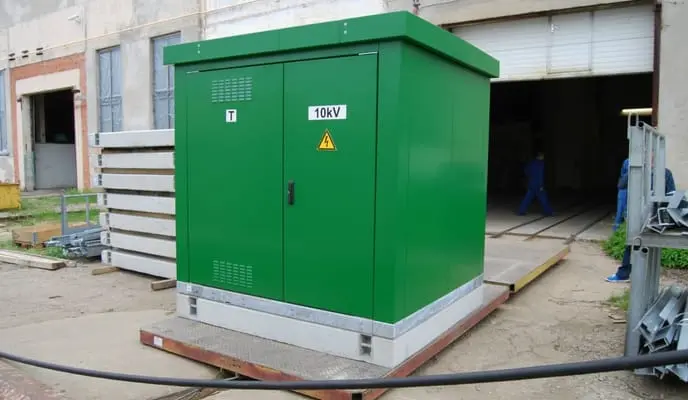

Transformatorstasjoner

• • Tjenesteområde
    • Transformatorstasjoner for mellomspenning og lavspenning, brukt til mottak, transformasjon og distribusjon av elektrisk kraft.
    • Leveres både som innendørs og utendørs løsninger.
  • Boligtyper / husdesign

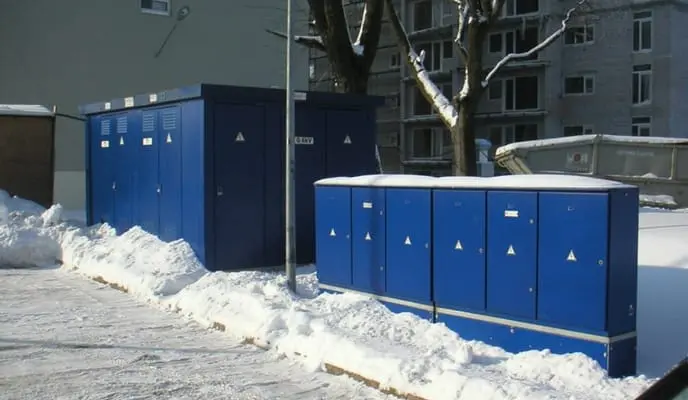

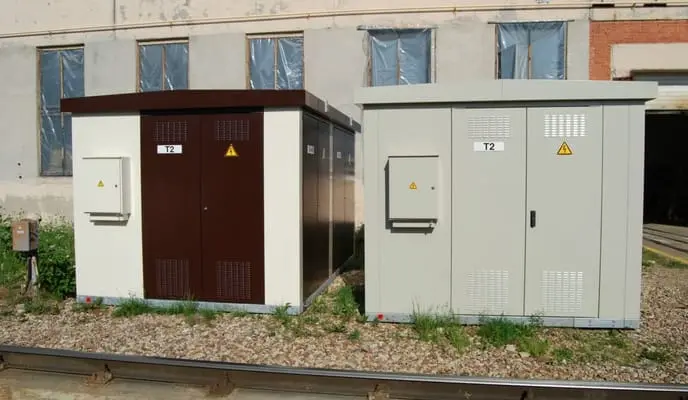

    • Tre hovedtyper av stasjoner: galvanisert stålkonstruksjon (MT), betongstasjoner (BT/BKT) og modulære rammestasjoner (MKT).
    • Modulene kan enkelt byttes ut ved vedlikehold eller oppgraderinger.
    • Betongstasjonene kan males i valgfri farge for å passe inn i omgivelsene.
  • Kapasitet og komponenter
    • Transformatorer kan ha kapasitet opptil ca. 2500 kVA (avhengig av modell).
    • Mellomspenningsfelt kan ha nominelle spenninger på 12 / 17,5 / 24 kV og strøm opp til 1000 A.
    • Lavspenningsfordeling kan håndtere strømmer opptil 4000 A.

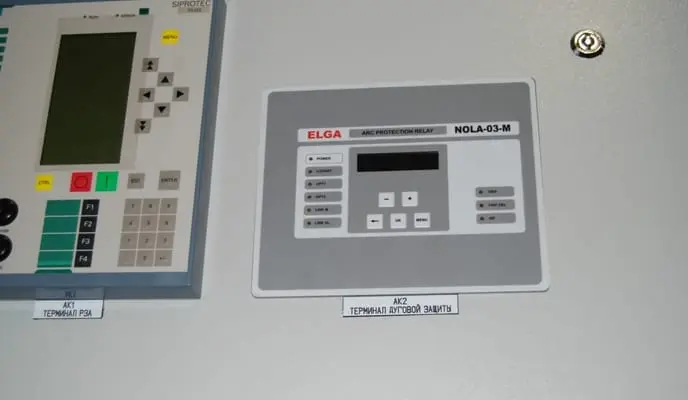

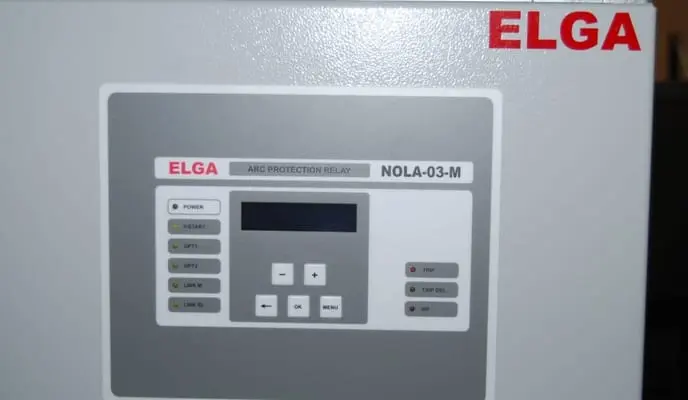

    • Høyspenningsdelen er testet for intern lysbue opp til 20 kA i 1 sekund.
  • Konstruksjon og materialer
    • Husene er laget av varmgalvanisert stål med pulverlakkert overflate.
    • Fundamenter leveres i stål eller betong.
    • Robust og sikker konstruksjon med høy motstand mot lysbuefeil.
  • Driftsdata
    • Driftstemperatur fra –40 °C til +55 °C.
    • Kapslingsgrad IP44 for beskyttelse mot støv og vann.
  • Valgfrie funksjoner
    • Mulighet for tvungen ventilasjon.

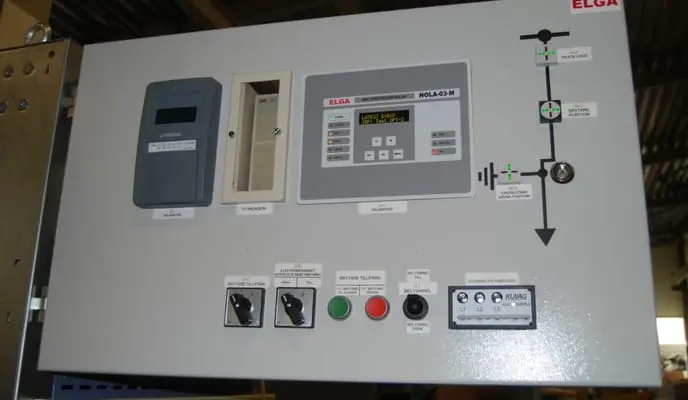

    • Kan utstyres for fjernovervåkning og fjernstyring av brytere, måling og kontrollsystemer.
    • Betongstasjoner finnes i varianter for transformatorer opptil ca. 1250 kVA.
  • Produksjon og erfaring
    • Produsenten har over 40 års erfaring med utvikling og produksjon av transformatorstasjoner.
    • Over 17 000 stasjoner er produsert siden slutten av 1960-tallet.

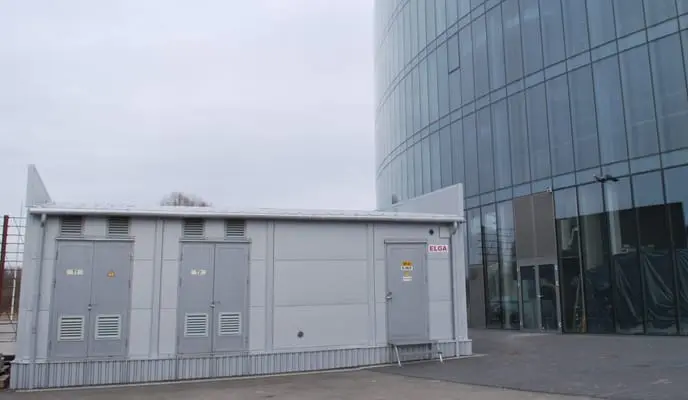

Rammemodulbaserte transformatorstasjoner (MKT)

• Transformatorstasjoner med rammemoduldesign brukes til å motta, transformere og distribuere elektrisk kraft på mellom- og lavspenningsnivå.
• MKT-stasjonene er utviklet for områder med høyt effektbehov og kan tilpasses ulike arkitektoniske krav og omgivelser.
• Egenskaper:
• • Praktisk og fleksibel innvendig layout
  • Svært allsidige muligheter for utvendig utforming
  • Moderne og oppdatert design
  • Husmoduler kan enkelt byttes ut eller oppgraderes
  • Støtter transformatorer med kapasitet opptil 3150 kVA
  • Kan leveres i ønsket farge

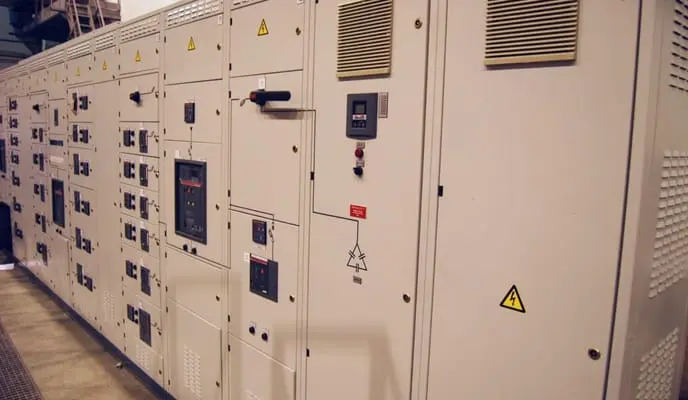

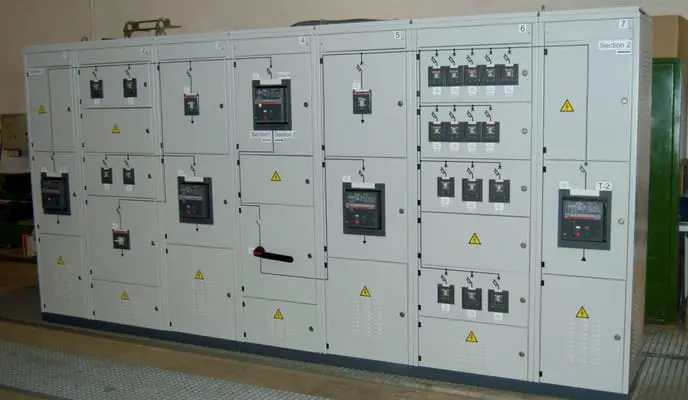

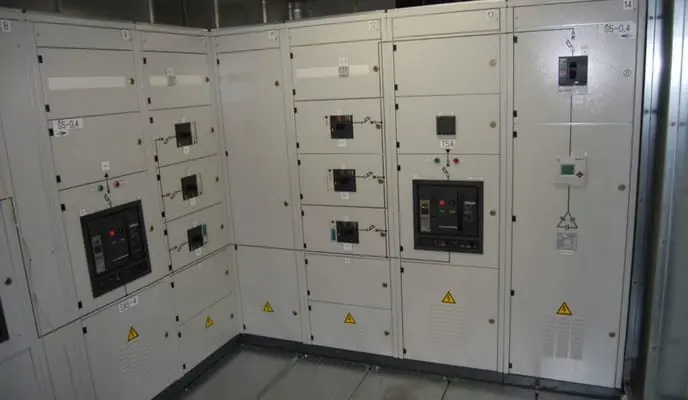

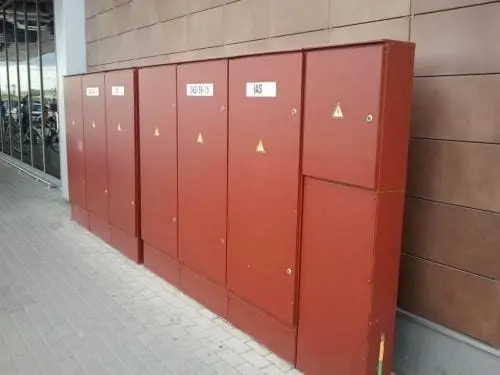

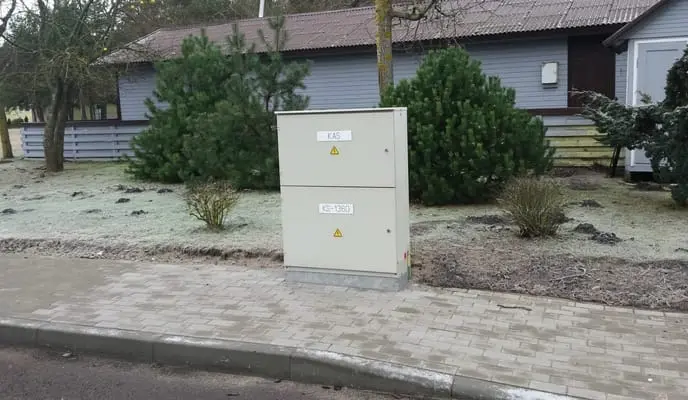

Lavspennings fordelingsutstyr

• Lavspenningsutstyr for 0,4 kV er utviklet for distribusjon av elektrisk energi fra hovedtavler til mindre underfordelinger. Utstyret brukes i AC-nett på 50 Hz, 400/230 V. Vern- og koblingsutstyr (som lastskillebrytere, sikringslastbrytere og effektbrytere) er konstruert for å beskytte tilknyttede kabler og kurser mot kortslutning, overbelastning og andre uønskede driftstilstander.
• Det modulære systemet gjør det mulig å levere tavler med betjening fra én eller to sider, samt å realisere praktisk talt enhver koblings- og styreskjema. Vi kan utvikle og produsere løsninger basert på kundens behov, inkludert plassering, tilkoblingsmuligheter og krav til sikkerhet for driftspersonell.
• Modulært lavspennings fordelingssystem kan omfatte:
• • Hovedtavler
  • Fordelingstavler

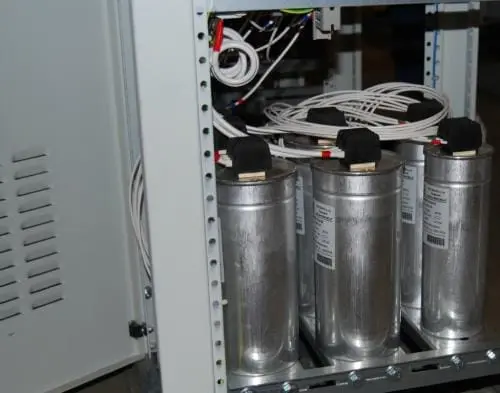

  • Automatiske kondensatorbatterier
  • Motorstyringssentre (MCC)
  • Samleskinnesystemer (busbar-trunking)
  • Gjennomførings- og overgangstavler
  • Inntaks- og måletavler

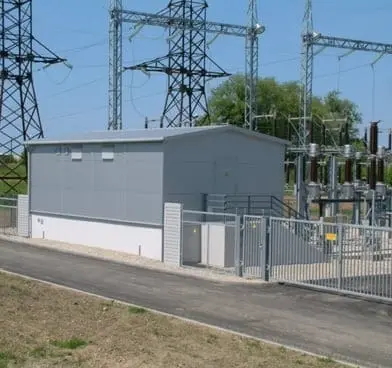

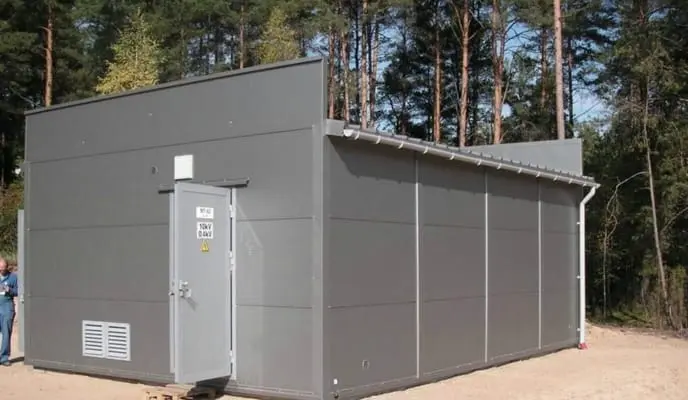

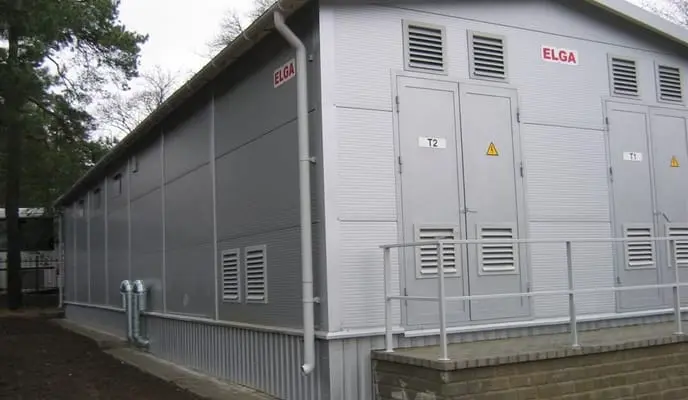

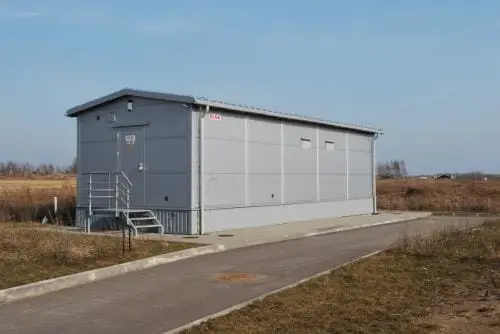

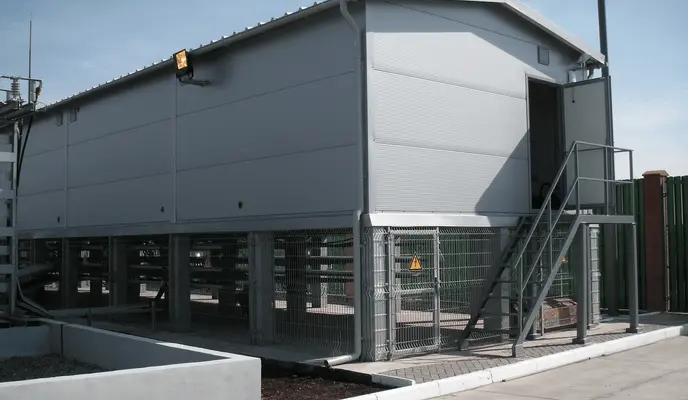

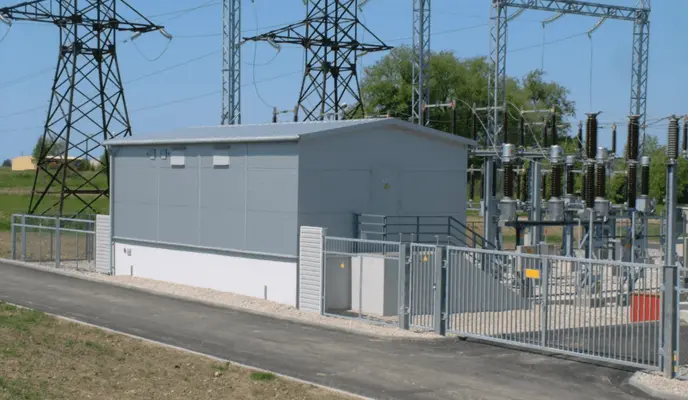

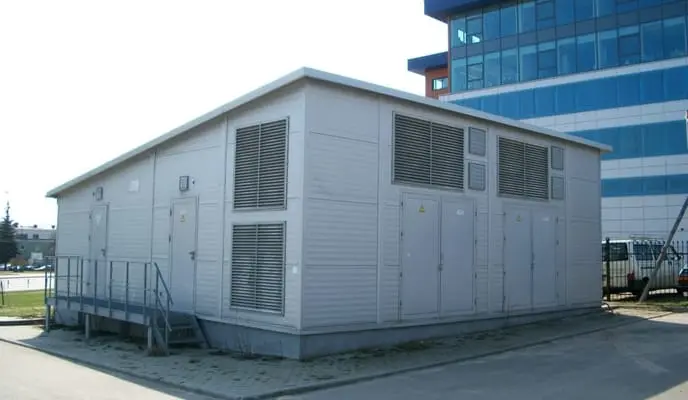

Prefabrikkerte stasjonsbygninger

Prefabrikkerte stasjonsbygninger er utviklet for installasjon av innendørs koblingsanlegg, kontroll- og kommunikasjonsutstyr, samt 6–10–20–35 kV fordelingssentre og modulære transformatorstasjoner. Stasjonsbygningen KAMP er en kompakt løsning som oppfyller alle moderne krav til koblings- og fordelingsstasjoner.

KAMP-bygninger består av moduler som forhåndsmonteres på fabrikk. Den modulære konstruksjonen er optimalisert for ELGAs koblingsanlegg, slik at alle komponenter passer nøyaktig sammen. Ved å bruke standardiserte byggemoduler kan man skape et stort utvalg av planløsninger som dekker alle kundeønsker og praktiske behov. Det finnes også spesialmoduler som gir fleksibilitet ved særskilte krav.

Fordeler:

• Optimal utnyttelse av plass
• Mange mulige planløsninger
• Leveres ferdig montert og testet
• Rask produksjon og idriftsettelse
• Redusert behov for grunn- og bygningsarbeid
• Enkelt å utvide ved behov
• Kan flyttes uten større inngrep
